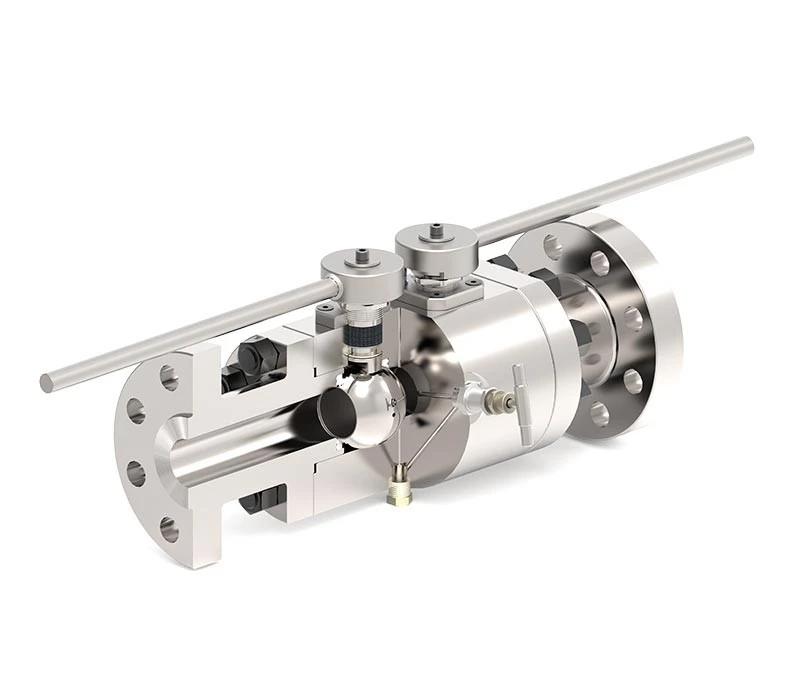

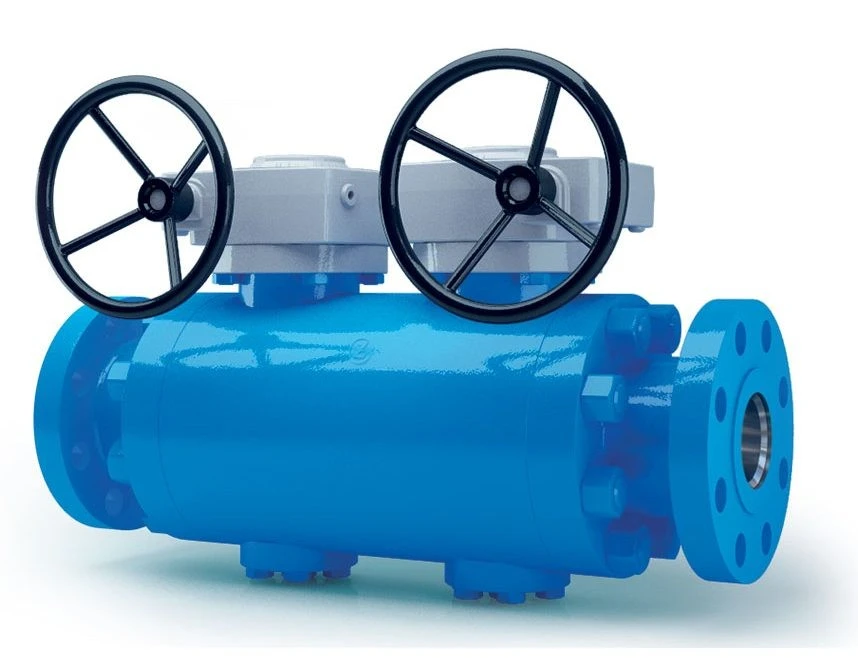

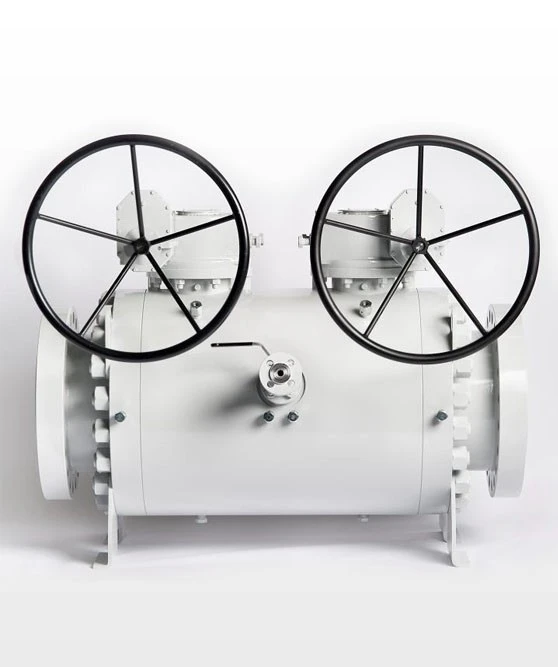

Dvigubo bloko ir nuotėkio rutulinis vožtuvas, atsparus prapūtimui

„Double Block“ ir „Bleed“ funkcijų derinys ir „Blowout Proof Stem“ konstrukcija užtikrina patikimą skysčių valdymą net esant aukštam slėgiui, aukštai temperatūrai ir korozinei aplinkai. Vožtuvai skirti pramoninėms reikmėms, kurioms reikalingas didelis saugumas ir patikimumas, pavyzdžiui, naftos, dujų, chemijos ir energetikos pramonėje.

Pagrindinės vožtuvo charakteristikos

1. Dvigubos sferos ir dvigubi sandarikliai: Vožtuvas turi dvi sferas ir du sandariklius, kurių kiekvienas kontroliuoja skysčio praėjimą, siekiant užtikrinti, kad uždarant vožtuvą terpė nenutekėtų.

2. Išleidimo sąsaja: vožtuvo ertmėje yra išleidimo sąsaja, kuri palengvina ertmės likutinės terpės arba slėgio išleidimą, taip supaprastinant valymo ir priežiūros procesą.

3. Kotas nuo išstūmimo: stiebo konstrukcija turi anti-išstūmimo funkciją, kuri padidina vožtuvo saugumą.

4. Įvairūs vairavimo režimai: rankinis, elektrinis, pneumatinis ir kiti važiavimo režimai gali būti komplektuojami pagal vartotojo reikalavimus, kad atitiktų skirtingus veikimo reikalavimus.

5. Medžiagos pasirinkimas: korpuso medžiaga paprastai yra liejamas plienas arba nerūdijantis plienas, rutulinė medžiaga yra nerūdijantis plienas, sandarinimo paviršiaus medžiaga pagaminta iš aukštos kokybės medžiagų, tokių kaip PTFE ir kt., Kad būtų užtikrintas vožtuvo sandarumas.

VOŽTUVŲ KONSTRUKCIJA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATŪROS DIAPAZONAS

Nuo -58 iki 392 laipsnių F (nuo -50 iki 200 laipsnių)

DYDIS

NPS 1-12 (DN 25-300)

SLĖGIO ĮVERTINIMAS

ASME 150 - ASME 2500

AKIS Į veidą

Pagal API 6D standartą

PABAIGTI RYŠIUS

RF, RTJ pagal B16.5 ir B16.47
BW, sandūrinis suvirinimas pagal B16.25
SW, lizdas suvirintas pagal B16.11

MEDŽIAGOS

Žemos temperatūros ir mažai legiruoto anglinio plieno

Nerūdijantis plienas, Duplex ir Super Duplex

Nikelio lydiniai, titanas

KŪNO DIZAINAS

Kaltas ir liejamas varžtais dviejų dalių ir trijų dalių

SĖDYNŲ DIZAINAS

Minkštas arba metalinis, su kietu apmušalu ant kamuolio ir sėdynių
Dvigubo stūmoklio sėdynės
Kombinuotos sėdynės

SAVYBĖS

Dvigubo bloko ir išleidimo dizainas (DBB)
Antriniai sandarikliai iš gryno grafito
Antistatinis įtaisas
Anti Blow out kotas
Galimas avarinis sandariklio įpurškimas ant sėdynių ir koto
Galimas mažo išmetamųjų teršalų kiekio koto sandariklis
O-žiedas / lūpų sandarikliai ir grafito konfigūracija
CRA perdanga visose dinaminio sandarinimo vietose arba ant visų galimų sušlapusių dalių
Galimas prailgintas variklio dangtis žemai ir aukštai temperatūrai

OPERATORIUS

Rankinis: veržliaraktis arba pavara su užraktu
Įjungiamas: pneumatinis/ hidraulinis/elektrinis

BANDYMAI IR SERTIFIKAVIMAI

Atitiktis API 6D ir ISO 5208 ir API 598 tikrinimui ir bandymams
Priešgaisrinis ir patikrintas pagal API 607
SIL 3 sertifikatas pagal IEC61508
Neorganizuota emisija pagal ISO15848
PED 2014/68/UE
