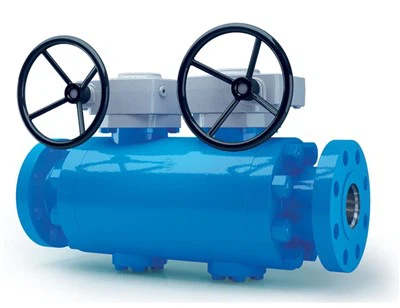

Minkšto sandarinimo dvigubo bloko rutulinis vožtuvas

Minkšto sandarinimo dvigubo bloko rutulinis vožtuvas, kurio sandarinimo paviršius yra minkštos sandarinimo medžiagos (pvz., politetrafluoretilenas PTFE ir kt.), pasižymintis puikiomis sandarinimo savybėmis ir atsparumu korozijai. Vožtuvas skirtas pramoninėms reikmėms, kurioms reikalingas didelis saugumas ir patikimumas, pvz., nafta, dujos, chemikalai, energija ir kt., ypač ten, kur reikia kontroliuoti agresyvios terpės srautą.

VOŽTUVŲ KONSTRUKCIJA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATŪROS DIAPAZONAS

Nuo -58 iki 392 laipsnių F (nuo -50 iki 200 laipsnių)

DYDIS

NPS 1-12 (DN 25-300)

SLĖGIO ĮVERTINIMAS

ASME 150 - ASME 2500

AKIS Į veidą

Pagal API 6D standartą

PABAIGTI RYŠIUS

RF, RTJ pagal B16.5 ir B16.47
BW, sandūrinis suvirinimas pagal B16.25
SW, lizdas suvirintas pagal B16.11

MEDŽIAGOS

Žemos temperatūros ir mažai legiruoto anglinio plieno

Nerūdijantis plienas, Duplex ir Super Duplex

Nikelio lydiniai, titanas

KŪNO DIZAINAS

Kaltas ir liejamas varžtais dviejų dalių ir trijų dalių

SĖDYNŲ DIZAINAS

Minkšta sėdynė su kietu apmušalu ant kamuolio ir sėdynių

SAVYBĖS

Dvigubo bloko ir išleidimo dizainas (DBB)
Antriniai sandarikliai iš gryno grafito
Antistatinis įtaisas
Anti Blow out kotas
Galimas avarinis sandariklio įpurškimas ant sėdynių ir koto
Galimas mažo išmetamųjų teršalų kiekio koto sandariklis
O-žiedas / lūpų sandarikliai ir grafito konfigūracija
CRA perdanga visose dinaminio sandarinimo vietose arba ant visų galimų sušlapusių dalių
Galimas prailgintas variklio dangtis žemai ir aukštai temperatūrai

OPERATORIUS

Rankinis: veržliaraktis arba pavara su užraktu
Įjungiamas: pneumatinis/ hidraulinis/elektrinis

BANDYMAI IR SERTIFIKAVIMAI

Atitiktis API 6D ir ISO 5208 ir API 598 tikrinimui ir bandymams
Priešgaisrinis ir patikrintas pagal API 607
SIL 3 sertifikatas pagal IEC61508
Neorganizuota emisija pagal ISO15848
PED 2014/68/UE
